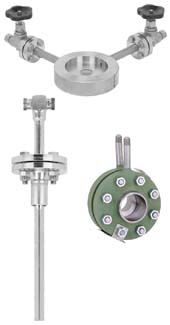

Deltaset DPO 50, 51, 52, 53, DPP 50, DPV 50, DPM 50
DPC 50
Модули систем измерения расхода по перепаду
давления
Области применения
- Измерение расхода газов, пара и жидкостей (универсальный и
широко распространенный метод).
- Измерение объемного или массового расхода
- Для эксремальных условий процесса: температура до 1000 °C,
номинальное давление до PN 420.
Особенности и преимущества
- Для трубопроводов диаметром от ДУ 4 до ДУ 12000
- Стандартизован в соответствии с DIN 1952 и ISO 5167
- Прочная и надежная конструкция
- Возможность замены преобразователя (Deltabar S) без остановки
процесса
- Широкий диапазон рабочих температур / давлений
- Простота установки и запуска
- Малые потери давления
- Преобразователь с интерфейсами PROFIBUS или HART
Основные технические данные
| Перепады давления (диапазоны измерения) |
|
| Диафрагма, сопло, сопло Вентури: |
Жидкости: 4 мбар...600 мбар
Газы: 5
мбар...200 мбар
Пар: 60 мбар...2500 мбар |
| Трубка Пито : |
Жидкости: 5 мбар...80 мбар
Газы: 0.5
мбар...80 мбар
Пар: 3 мбар...50 мбар |
| Диаметр трубопровода: |
Диафрагма: ДУ 4...ДУ 2000
Трубка Пито: ДУ
25...ДУ 12000
Сопло: ДУ 50...ДУ 600
Сопло Вентури: ДУ
100...ДУ 1200 |
| Температура процесса: |
-200 °C...+1000 °C |
| Номинальное давление: |
доPN 420 |
| Варианты электроники (Deltabar S): |
4...20 мА (HART)
PROFIBUS-PA
Foundation
Fieldbus |
|
